ภาพรวมผลิตภัณฑ์

สายเคเบิลควบคุมหุ้มเกราะ (ซีรี่ส์ KVVP2-22) ได้รับการออกแบบมาเพื่อส่งสัญญาณควบคุม การตรวจสอบ และการป้องกัน ประกอบด้วยตัวนำทองแดง ฉนวน PVC เทปป้องกันอลูมิเนียม/ทองแดง เทปหุ้มเกราะเหล็ก และปลอก PVC โครงสร้างนี้ให้ความต้านทานการรบกวนทางแม่เหล็กไฟฟ้าที่ดีเยี่ยมและการป้องกันทางกลที่เหนือกว่า เหมาะสำหรับการติดตั้งแบบอยู่กับที่ การใช้งานใต้ดิน หรือสภาพแวดล้อมที่มีความเค้นเชิงกลสูง ซึ่งมักใช้ในระบบอัตโนมัติทางอุตสาหกรรม พลังงาน ปิโตรเคมี และระบบการขนส่ง

การก่อสร้างสายเคเบิล

ส่วนประกอบ	คำอธิบาย
คอนดักเตอร์	ลวดทองแดงปลอดออกซิเจน-ออกซิเจนบริสุทธิ์สูง-ตีเกลียว
ฉนวนกันความร้อน	โพลีไวนิลคลอไรด์ (PVC) ทนความร้อน- และน้ำมัน-
โล่	ชิลด์หุ้มด้วยเทปอลูมิเนียมหรือทองแดงเพื่อป้องกัน EMI
เกราะ	การพันด้วยเทปเหล็กสองชั้น-เพื่อการปกป้องทางกล
ฝัก	พีวีซี-หน่วงไฟ ความชื้น- และทนต่อการสึกหรอ-
บัตรประจำตัวหลัก	มีรหัสสี-หรือตัวเลขเพื่อให้ติดตั้งง่าย

ข้อมูลจำเพาะทางเทคนิค

รายการ	ข้อมูลจำเพาะ
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	450/750V
สูงสุด อุณหภูมิในการทำงาน	70 องศา
นาที. อุณหภูมิการติดตั้ง	0 องศา
ความต้านทานของฉนวน (20 องศา)	มากกว่าหรือเท่ากับ 36.7 MΩ·km
นาที. รัศมีการดัด	มากกว่าหรือเท่ากับ 12D (D=เส้นผ่านศูนย์กลางของสายเคเบิล)
ทดสอบแรงดันไฟฟ้า (5 นาที)	2500V ไม่มีการพัง
การป้องกันการลดทอน	มากกว่าหรือเท่ากับ 60 dB (ต่ำกว่า 1 MHz)
สารหน่วงไฟ	สอดคล้องกับ GB/T 19666, IEC 60332

คุณสมบัติผลิตภัณฑ์

การป้องกันแบบคู่: เกราะป้องกัน + เกราะเทปเหล็กสำหรับ EMI และความปลอดภัยทางกล
การส่งสัญญาณที่เสถียรและความต้านทานเสียงรบกวนที่แข็งแกร่ง
คุณสมบัติ-หน่วงไฟ ความชื้น-และต้านทานการกัดกร่อน-ได้ดีเยี่ยม
เหมาะสำหรับใต้ดินหรือสภาพแวดล้อมที่รุนแรง
มีตัวเลือก LSZH และเวอร์ชันทนไฟ-ให้เลือก

การใช้งาน

ระบบไฟฟ้า พลังงาน และโลหะวิทยาอัตโนมัติ
ระบบควบคุมปิโตรเคมีและเครื่องมือวัด
การสร้างเครือข่ายข่าวกรองและการควบคุม
อุโมงค์ใต้ดิน สะพาน และระบบสายพานลำเลียง

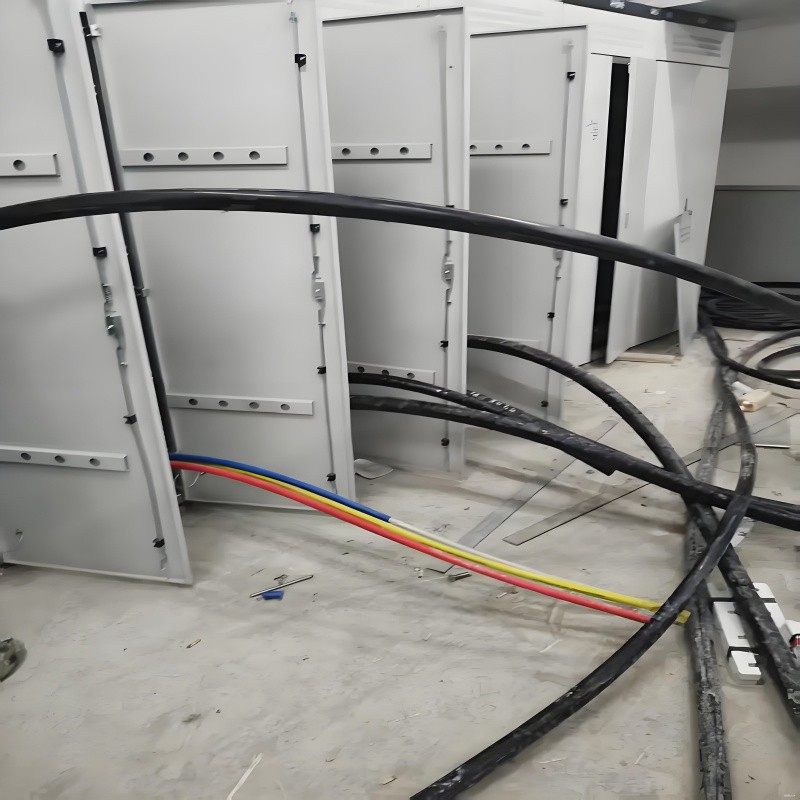

ตู้ควบคุม แผง และสายส่งสัญญาณ

มาตรฐาน

GB/T 9330-2008 - สายเคเบิลควบคุมหุ้มฉนวนพลาสติก
GB/T 19666 - มาตรฐานสายเคเบิลทนไฟและทนไฟ-
IEC 60227 / IEC 60332 - มาตรฐานสายเคเบิลควบคุม PVC สากล
มีเวอร์ชันแบบกำหนดเองตามมาตรฐาน BS, VDE หรือ UL

โมเดลทั่วไป

แบบอย่าง	ชื่อ	คุณสมบัติ
KVVP2-22	ตัวนำทองแดง เทปทองแดงหุ้มฉนวน PVC เทปหุ้มเกราะเหล็กหุ้มเกราะสายควบคุม	EMI และความต้านทานทางกลที่ดีเยี่ยม
KVVP-22	ตัวนำทองแดง สายไฟหุ้มฉนวน PVC หุ้มฉนวน เทปเหล็กหุ้มเกราะ สายเคเบิลควบคุม	ความต้านทานแรงดึงสูงสำหรับสภาพแวดล้อมที่มีความเครียด
KVVP2-32	ตัวนำทองแดง เทปทองแดงหุ้มฉนวนพีวีซี ลวดเหล็กหุ้มเกราะ สายเคเบิลควบคุม	EMI และความต้านทานทางกลที่ดีเยี่ยม
KVVP-32	ตัวนำทองแดง สายไฟหุ้มฉนวน PVC หุ้มฉนวน ลวดเหล็กหุ้มเกราะ สายเคเบิลควบคุม	ความต้านทานแรงดึงสูงสำหรับสภาพแวดล้อมที่มีความเครียด
KVVP2-FR-22	ตัวนำทองแดง{0}}หุ้มเกราะด้วยเทปเหล็กหุ้มเกราะป้องกันไฟ-	สำหรับวงจรอัคคีภัย-ด้านความปลอดภัยและเหตุฉุกเฉิน
